液动紧急切断截止阀YDQD45YF-25C

液动紧急切断截止阀YDQD45YF-25C

立即咨询
详细描述

  特点

  液动切断阀是一种危险品包括液氨的安全保护新型阀门,主要用于紧急情况时能在较远的地点迅速关闭贮罐的出入口,安装在.液氨或储罐和管路上,与远距离手摇油泵(SB03-175型)配套使用,利用液压控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时,快速手动使手摇油泵卸压,或高温使易熔合金熔化,而本阀油缸自动卸压,阀门迅速关闭而止漏,起到人身安全保护作用.需要安装多只紧急切断阀的情况下应该利用二只手摇油泵控制,其中一只油泵工作另一只油泵备用,防止油泵损坏本阀不能正常工作,每只紧急切断阀分别用一只(J23H-40P)针型阀控制。

  切断阀是结合截止阀,止回阀和气动阀门的优点,多年来经过全体员工的努力创新,现已成为控制阀领域的佼佼者。经过不断的实地应用实践,及与用户的交流合作,设计出现在的具有高性能,低成本的产品,并得到化工、钢铁、石化冶金、给排水系统等龙头用户企业的认可,同时也得到了行业内的一致好评。

  应用参数

  编辑

  压力等级: 20K 4.0MPa

  油缸工作压力: ≤6.0.Mpa

  使用温度: -40~+80℃

  油缸使用介质: 混合锭子油 ,变压器油

  使用介质: 天然气,液化气,液氨,

  熔闭时间 ±70℃

  关闭时间: ≤10秒

  油缸开启压力: ≥2.0MPa

  阀体材料:碳素钢WCB,不锈钢304,316,316L

  油缸, 活塞: 铬不锈钢

  密封圈, O型圈:聚四氟乙烯,丁晴橡胶

  弹簧: 50CrVA(弹簧钢)

  类型:常闭式

  一、YDQD45YF-25C 液动紧急切断阀--概述

  产品名称:QDY421F-25 液动紧急切断阀,液动切断阀结合了截止阀,止回阀和液动阀门的优点,采用截止阀的升降结构和止回阀防止介质倒流的原理。切断阀具有***的技术性能,低负荷损失和高可靠性,与远距离手摇油泵配套使用,利用手动液压控制阀门开启-关闭。

  切断阀安装在液氨,燃气储罐站或者气体管道上,以便在管道或储罐上发生泄漏甚至起火时,工作人员能通过远距离油泵卸压,或80℃高温使(易熔合金)熔化,阀门油缸自动卸压,阀门迅速关闭而止漏。起到保护人身安全作用,切断阀是目前化工危险品截流比较理想选择的产品。

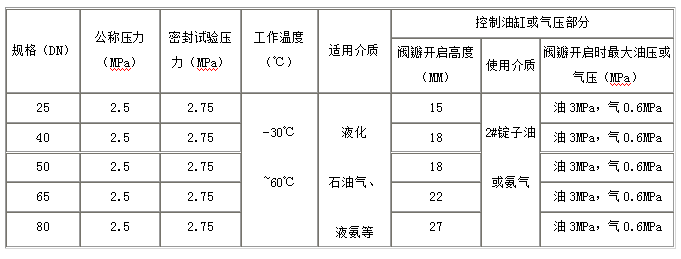

  二、QDY421F液动紧急切断阀--性能规范


  三、作用原理及结构说明

  1、阀门在无外压力操作情况下,阀瓣处于常闭状态,在贮罐系统上使用时,紧急切断阀与油泵或贮气瓶配套使用,靠手摇油或氨气的压力将阀门打开,在油路或者气的压力使用下阀门处于开启状态,当需要关闭阀门或遇到有紧急情况时,可将油压或者氨气压力泄掉,阀门即自动关闭。

  2、阀瓣关闭时,压力是依靠打开泄压阀或操作手轮或者管路上的易熔塞在温度升高时自行熔化来实现。

  3、阀门工作介质的流动方向应是高进低出,与普通截止阀流向正好下反。

  4、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。

  四、 QDY421F液动紧急切断阀--主要外形尺寸和连接尺寸



  五、 QDY421F液动紧急切断阀--主要零件材料


  五、保管、安装及使用的注意事项

  1、 阀门通路两端必须加护盖,存在在干燥、通风的室内,如长期存放应经常检查,防止锈蚀;

  2、 阀门在安装前不要拿掉防尘盖,使阀内无污物存在;

  3、 阀门可安装在水平或垂直的管道上使用,安装时去掉防尘盖,管路先用空气吹干净,以免污物带进阀腔内;

  4、 阀门每开放12`14小时后,在系统不工作时应及时将阀瓣关闭,避免弹簧长期压缩,降低阀门长期使用的可靠性。

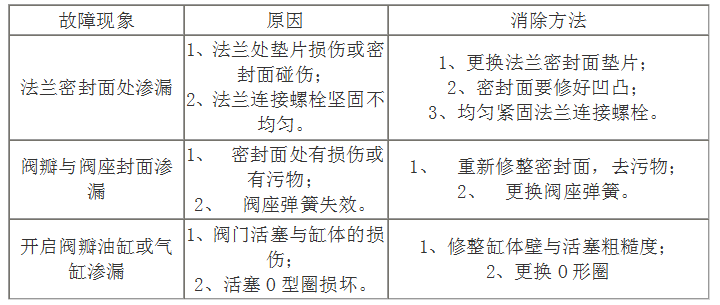

  六、可能发生的故障原因及消除方法:
