AZJHP-1.6/2.5/4.0/P/R气动薄膜调节阀

AZJHP-1.6/2.5/4.0/P/R气动薄膜调节阀

立即咨询
详细描述

  ZHJP/ZHJM系列精小型气动薄膜调节阀由多弹簧可调零执行机构和底流阻塞筒、无下盖单座调节阀组成。体积比1/3,重量比1/3,流通能力则大1/3.重心低、抗震性好,安装简便:性能指标比同类产品好,相当于国外CV3000系列调节阀,广泛用于化工、石油、轻工、电站、治金等工业生产自控系统中。

  结构原理:

  接受调节器标准电信号(经电~气定位器或电~气转换器)输出的控制信号压力,改变门开度,以改变被调介质的流量,使流量、压力、温度和液位等参数得到调节,实现生产过程自动化。外来的气动压力信号输人薄膜室后,此压力作用于膜片上产生推力,此推力压缩弹簧组,井使推杆移动而倒动阀杆使阀芯开(美).直至推力与弹簧组被压缩后的反力平衡而稳定在行程的某个位置上为止。依照上述原理可知,阀芯位移与输入压力信号具有一定的比例关系。

2

3

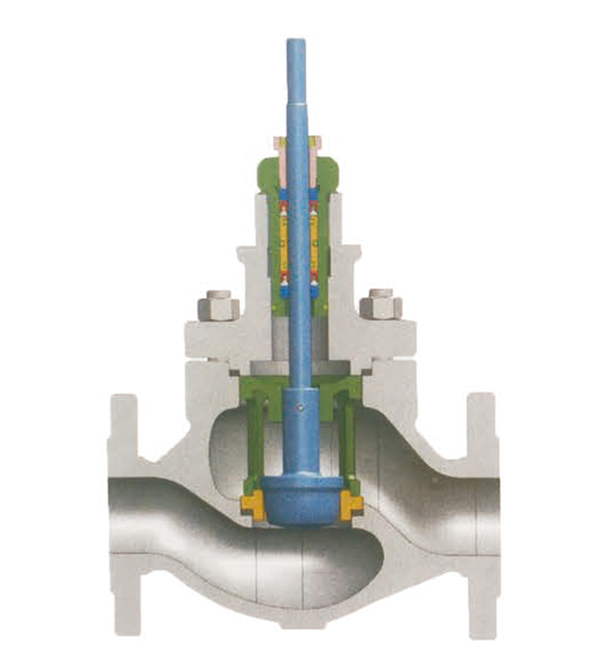

  IOP系列式单座调节阀,采用顶部导向不平衡式结构,高强度、重载荷、S型流道、丘降损失小流量系数大、可调范围广、流量特性精度高。

  该类型调节阀适用于工况压差较小的场合,美闭严密,适用于对介质流量或者压力的调节。

  阀笼采用压紧阀座设计,解决了传统的螺纹拧入式阀座拆卸困难,泄露量大等问题,延长了使用寿命。采用流开式设计,介质趋向于阀门开启的方向,小开度可控性好,流量特性畸变小。根据工况要求可选择降噪音、抗气蚀的特殊阀笼。

  适用温度:- 196。C- 570C

  流量特性:等百分比、线性、快开

  执行机构类型:气动薄膜式执行机构

  气动活塞式行机构

  电动执行机构

5

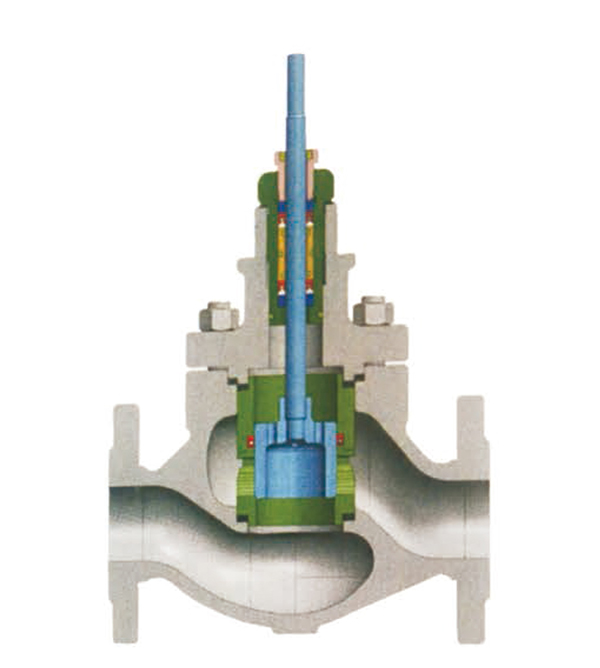

  10T系列套简单座调节阀,采用套筒导向,压力平衡式阀芯,适用于压差较大的场合。利用平衡密封环代替上阀座,使传统的套筒双座阀结构变为套简单座结构,这一改进大大提高了套筒阀的泄漏等级。阅芯利用压力平衡式结构,启闭力小通过较小的挑行机构推力就能控制高压差的工况。

  广泛应用于要求动态稳定性好的中低温、中低压管线的流体控制。

  密封性能好、允许压差大。套筒导向,导向面积大,稳定性好,结构紧凑,可以快速在线更换阀内件,维修效率高,节约人力和时间。平衡式阀芯结构确保所需的执行机构推力***小。流量特性:等百分比线性快开泄漏等级:ASMEB16·104V(标准犁金属阀座)

  ASME B16·104(切断型软阀座)

  适用温度:-130。C-260。C

  执行机构:气动薄膜式执行机构

  气动活塞式执行机构

  电动行机构
